نظام حماية المصانع باستخدام PIC18F4550 | Factory Security System

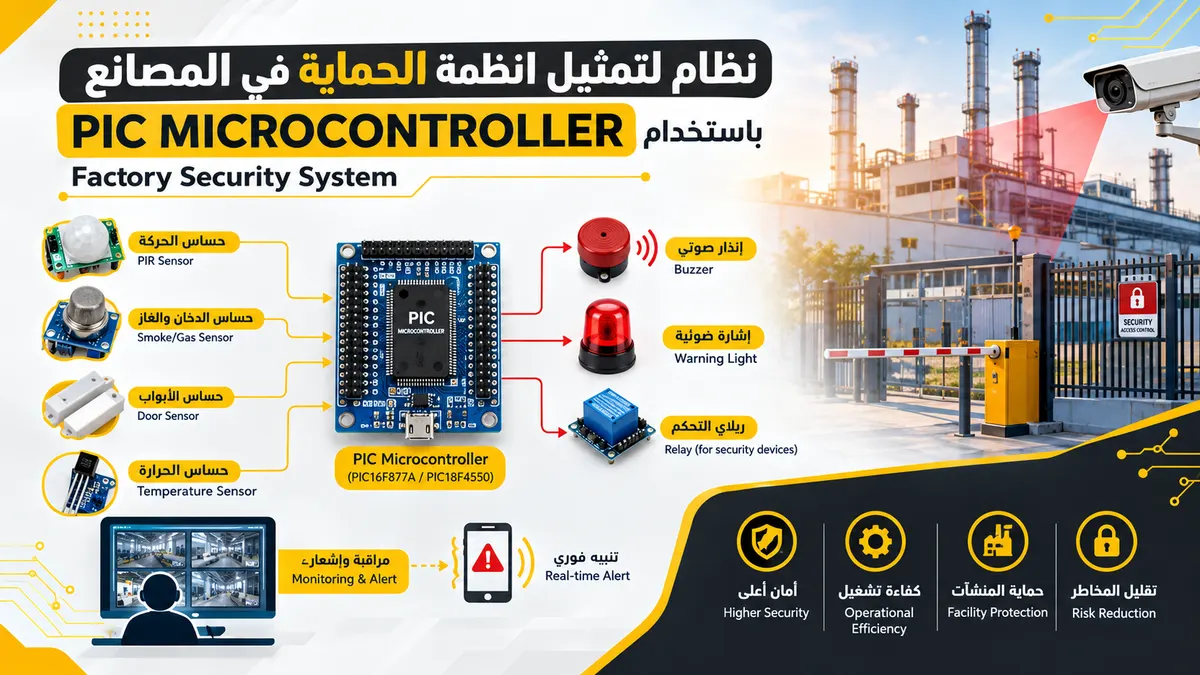

نظام حماية متكامل لبيئة المصانع يعمل عبر PIC18F4550، يشمل 5 مستويات حماية: حريق، غاز، مجال مغناطيسي، إضاءة، وتقارب من الآلات، مع لوحة تحكم مركزية ومقياس جهد ثلاثي الأطوار.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«نظام حماية المصانع باستخدام PIC18F4550 | Factory Security System» مشروع بمستوى متقدم جاهز باللغة العربية من منصة 3ENG.s في مجال متحكمات PIC والأنظمة المدمجة والأتمتة والتحكم. نظام حماية متكامل لبيئة المصانع يعمل عبر PIC18F4550، يشمل 5 مستويات حماية: حريق، غاز، مجال مغناطيسي، إضاءة، وتقارب من الآلات، مع لوحة تحكم مركزية ومقياس جهد ثلاثي… يتضمن: الكود كامل، التقرير الخاص بالمشروع، الدارة الكهربائبة، فيديو شرح لكود المشروع. أهم المكونات: PIC18F4550، DHT11، MQ2، Flame Sensor. الفئة المستهدفة: طلاب الهندسة الكهربائية الباحثين عن مشروع تخرج متكامل، المهتمين بمتحكمات PIC وأنظمة الحماية الصناعية. السعر 12$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | متحكمات PICالأنظمة المدمجةالأتمتة والتحكم |
| المستوى | متقدم |
| المدة | 12 ساعة |
| اللغة | العربية |
| السعر | $12 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
نموذج مشروع نظام أمان المصنع
اسم المشروع
Factory Security System — نظام أمان المصنع
الوصف المختصر
نظام حماية متكامل لبيئة المصانع يعمل عبر PIC18F4550، يشمل 5 مستويات حماية: حريق، غاز، مجال مغناطيسي، إضاءة، وتقارب من الآلات، مع لوحة تحكم مركزية ومقياس جهد ثلاثي الأطوار.
الوصف التفصيلي
يستخدم هذا النظام مجموعة من الحساسات للكشف عن المخاطر في بيئة المصانع والمنشآت الصناعية وإدارتها تلقائيًا:
- حساس اللهب + DHT11: كشف الحريق وتشغيل مضخة الماء تلقائيًا مع قياس الحرارة والرطوبة
- MQ2: كشف تسرب الغاز وقياس نسبته في الهواء
- Hall Effect: إنذار عند اقتراب مجال مغناطيسي من الأجهزة الحساسة
- PIR + LDR: نظام إضاءة تلقائي للممرات والآلات
- HC-SR04 Ultrasonic: إنذار عند اقتراب شخص من آلة خطرة (أقل من 20cm)
- مقياس جهد ثلاثي الأطوار: مراقبة الجهد الكهربائي والإنذار عند انخفاضه
- لوحة تحكم مركزية: ضبط حدود حساسية كل حساس عبر متغيرات ومقاطعة
- نظام إنذار PWM: بازر مع شاشة LCD تحدد موقع الخطر
المشروع نُفِّذ بالكامل: محاكاة Proteus + كود MikroC + نموذج عملي + تصميم PCB ثلاثي الأبعاد.
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية الباحثين عن مشروع تخرج متكامل
- •المهتمين بمتحكمات PIC وأنظمة الحماية الصناعية
- •من يريد مشروعاً جاهزاً مع التقرير وتصميم PCB
🎁 ماذا ستحصل عليه
- ✔الكود كامل
- ✔التقرير الخاص بالمشروع
- ✔الدارة الكهربائبة
- ✔فيديو شرح لكود المشروع
- ✔تصميمPCB خاص بالمشروع
🔧 المكونات المستخدمة
- •PIC18F4550 (Micro Kit 4)
- •DHT11 (حرارة + رطوبة) — بديل LM35
- •MQ2 (حساس غاز)
- •Flame Sensor (حساس لهب)
- •Hall Effect Sensor (مجال مغناطيسي)
- •PIR Sensor (حركة للإضاءة)
- •LDR Sensor (إضاءة آلية)
- •HC-SR04 Ultrasonic (قياس مسافة)
- •LCD 20x4
- •Relay Module (4 relays، 12V)
- •Buzzer + PWM Circuit
- •PC817C Optocoupler
- •2N2222 Transistor
- •متغيرات (Potentiometers) x3
- •مضخة ماء (Water Pump)
- •مصدر 12V + 5V
📝 المتطلبات المسبقة
- •أساسيات البرمجة بـ C (MikroC)
- •معرفة بالـ PIC Microcontrollers
- •فهم الـ ADC والـ PWM والـ Interrupts
- •أساسيات المحاكاة بـ Proteus
- •معرفة قراءة دوائر الريلي والـ Optocoupler
🎬 فيديو مشروع
❓ أسئلة عن مشروع
ماذا يشمل المشروع؟
الكود الكامل بلغة MikroC، والتقرير، والدارة الكهربائية، وفيديو شرح للكود، وتصميم PCB خاص بالمشروع.
ما أنظمة الحماية في المشروع؟
خمسة مستويات: كشف الحريق مع تشغيل مضخة ماء، كشف تسرب الغاز، إنذار المجال المغناطيسي، إضاءة تلقائية، وإنذار الاقتراب من الآلات، مع مراقبة الجهد ثلاثي الأطوار.
هل المشروع مناسب كمشروع تخرج؟
نعم، المشروع منفّذ بالكامل بمحاكاة Proteus ونموذج عملي وتصميم PCB ثلاثي الأبعاد.
📥 الاستلام والترخيص
بعد تأكيد الدفع تظهر ملفات المنتج فوراً في صفحة «📦 مشترياتي» داخل حسابك، ويمكنك تحميلها في أي وقت. تحصل على رخصة استخدام شخصي، ويُمنع إعادة بيع المحتوى أو نشره. التفاصيل في شروط الاستخدام وسياسة الإرجاع.
