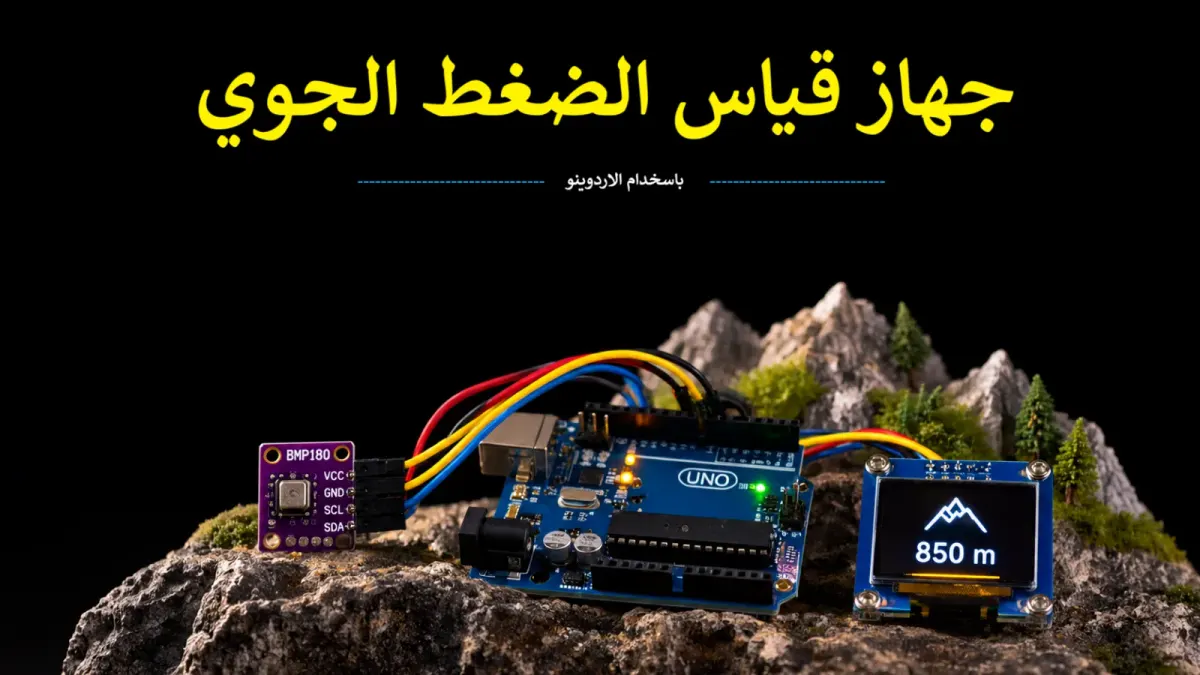

كيف تصنع جهاز قياس الارتفاع باستخدام الأردوينو
جهاز يقيس الضغط الجوي ودرجة الحرارة بحساس BMP180، ويحسب منهما الارتفاع عن سطح البحر بالمتر.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع جهاز قياس الارتفاع باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز يقيس الضغط الجوي ودرجة الحرارة بحساس BMP180، ويحسب منهما الارتفاع عن سطح البحر بالمتر. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، حساس الضغط BMP180، لوحة تجارب، أسلاك توصيل. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
يقيس حساس BMP180 الضغط الجوي بدقة عالية، والضغط يقلّ كلما ارتفعنا عن سطح البحر، لذلك يمكن تحويل قراءة الضغط إلى ارتفاع تقريبي. يتصل الحساس بالأردوينو عبر ناقل I2C بسلكين فقط: SDA و SCL.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- حساس الضغط BMP180 (BMP180 (GY-68)) × 1
- لوحة تجارب (Breadboard) × 1
- أسلاك توصيل (Jumper wires) × 4
💡 في أردوينو أونو يكون SDA على الرجل A4 و SCL على الرجل A5.
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| BMP180 — VIN | 3.3V |
| BMP180 — GND | GND |
| BMP180 — SCL | A5 |
| BMP180 — SDA | A4 |
الحساس يعمل على 3.3V، ووحدة GY-68 فيها منظّم جهد فتقبل 5V أيضاً.
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): Adafruit BMP085 Library
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- المكتبة والتجهيز: مكتبة BMP085 تعمل مع BMP180 أيضاً، ونتأكد أن الحساس موصول.
- القراءة والحساب: نقرأ الحرارة والضغط، ثم تحسب المكتبة الارتفاع من فرق الضغط.
جرّب بنفسك
لو صعدت بالجهاز إلى الطابق العاشر، هل سيزيد الضغط أم يقلّ؟ ولماذا؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •حساس الضغط BMP180 (BMP180 (GY-68))
- •لوحة تجارب (Breadboard)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
📥 الاستلام والترخيص
بعد تأكيد الدفع تظهر ملفات المنتج فوراً في صفحة «📦 مشترياتي» داخل حسابك، ويمكنك تحميلها في أي وقت. تحصل على رخصة استخدام شخصي، ويُمنع إعادة بيع المحتوى أو نشره. التفاصيل في شروط الاستخدام وسياسة الإرجاع.
