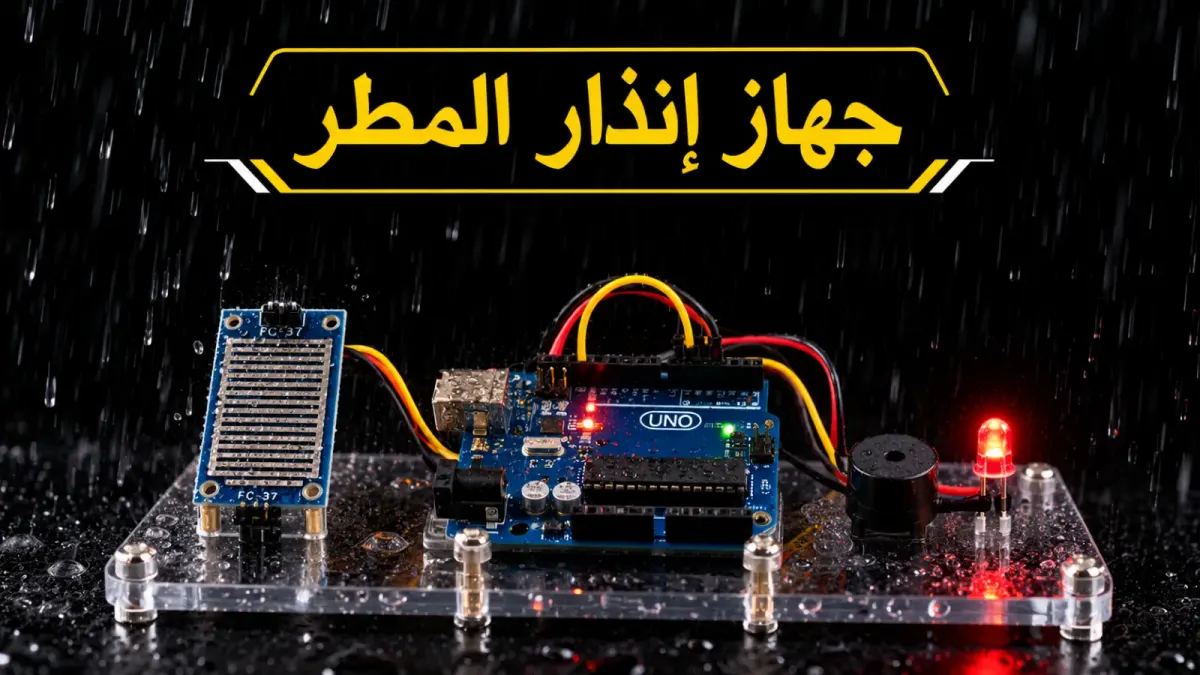

كيف تصنع جهاز إنذار المطر باستخدام الأردوينو
جهاز ينبّهك بصوت وضوء عند سقوط أول قطرات المطر، مثالي لتذكيرك بإدخال الغسيل أو إغلاق النوافذ.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع جهاز إنذار المطر باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز ينبّهك بصوت وضوء عند سقوط أول قطرات المطر، مثالي لتذكيرك بإدخال الغسيل أو إغلاق النوافذ. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، حساس المطر FC-37، ليد أحمر، ليد أخضر. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
لوح حساس المطر FC-37 مكوّن من خطوط نحاسية متداخلة. عندما يبتلّ، تقلّ مقاومته فيتغيّر الجهد على مخرج A0 في وحدة المقارنة. نقرأ هذه القيمة تمثيلياً (من 0 إلى 1023)، وكلما قلّت القيمة زادت كمية الماء.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- حساس المطر FC-37 (FC-37 + LM393) × 1
- ليد أحمر (Red LED) × 1
- ليد أخضر (Green LED) × 1
- جرس تنبيه (Buzzer) (Active buzzer) × 1
- مقاومة 220Ω (220Ω) × 2
- أسلاك توصيل (Jumper wires) × 8
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| FC-37 (LM393) — VCC | 5V |
| FC-37 (LM393) — GND | GND |
| FC-37 (LM393) — A0 | A0 |
| FC-37 (LM393) — D0 | غير موصول |
| LED أخضر — + | D6 (عبر مقاومة 220Ω) |
| LED أخضر — − | GND |
| LED أحمر — + | D7 (عبر مقاومة 220Ω) |
| LED أحمر — − | GND |
| Buzzer — + | D8 |
| Buzzer — − | GND |
الكود
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- تعريف الأرجل: نحدّد أرجل الحساس والليدات والجرس، وقيمة العتبة التي نعدّها مطراً.
- القراءة والقرار: نقرأ قيمة الحساس ونقارنها بالعتبة: أخضر للجفاف، وأحمر مع صوت للمطر.
جرّب بنفسك
لماذا تقلّ قيمة analogRead عندما يبتلّ لوح الحساس؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •حساس المطر FC-37 (FC-37 + LM393)
- •ليد أحمر (Red LED)
- •ليد أخضر (Green LED)
- •جرس تنبيه (Buzzer) (Active buzzer)
- •مقاومة 220Ω (220Ω)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
