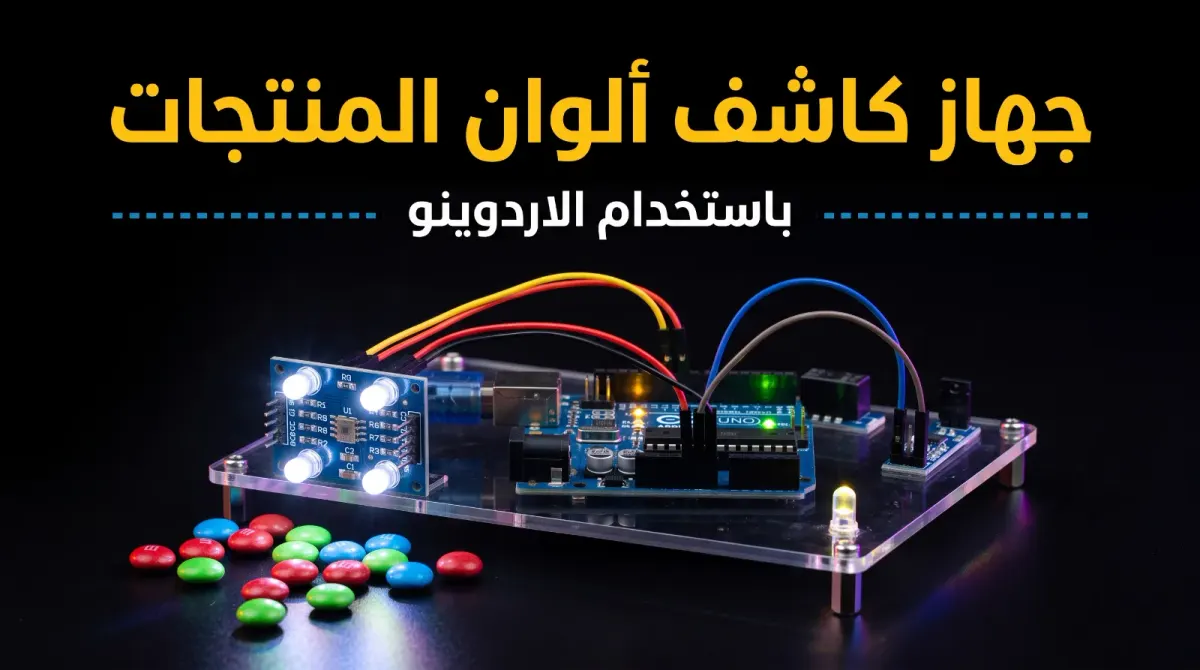

كيف تصنع كاشف الألوان باستخدام الأردوينو
جهاز يتعرّف على لون أي جسم تضعه أمامه (أحمر أو أخضر أو أزرق) بحساس TCS3200، وهو أساس آلات فرز الألوان.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع كاشف الألوان باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز يتعرّف على لون أي جسم تضعه أمامه (أحمر أو أخضر أو أزرق) بحساس TCS3200، وهو أساس آلات فرز الألوان. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، حساس الألوان TCS3200، لوحة تجارب، أسلاك توصيل. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
يحتوي حساس TCS3200 على مصفوفة من الثنائيات الضوئية، بعضها عليه مرشّح أحمر وبعضها أخضر وبعضها أزرق. نختار المرشّح بالرجلين S2 و S3، فيُخرج الحساس موجة مربعة يتناسب ترددها مع شدة ذلك اللون. انتبه: كلما زادت شدة اللون قصر زمن النبضة.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- حساس الألوان TCS3200 (TCS3200 / TCS230) × 1
- لوحة تجارب (Breadboard) × 1
- أسلاك توصيل (Jumper wires) × 9
💡 غطِّ الحساس والجسم من الضوء الخارجي، فالقراءات تتأثر بإضاءة الغرفة كثيراً.
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| TCS3200 — S0 | D4 |
| TCS3200 — S1 | D5 |
| TCS3200 — S2 | D6 |
| TCS3200 — S3 | D7 |
| TCS3200 — OUT | D8 |
| TCS3200 — OE | GND |
| TCS3200 — VCC | 5V |
| TCS3200 — GND | GND |
الكود
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- الإعدادات: S0 و S1 لمقياس التردد، وS2 و S3 لاختيار المرشّح.
- قراءة لون واحد: نختار المرشّح ثم نقيس عرض النبضة: الرقم الأصغر يعني لوناً أقوى.
- التعرّف على اللون: نقرأ الألوان الثلاثة، واللون صاحب أقصر نبضة هو اللون الغالب.
جرّب بنفسك
كيف تضيف ليد RGB يضيء بنفس اللون الذي اكتشفه الحساس؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •حساس الألوان TCS3200 (TCS3200 / TCS230)
- •لوحة تجارب (Breadboard)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
