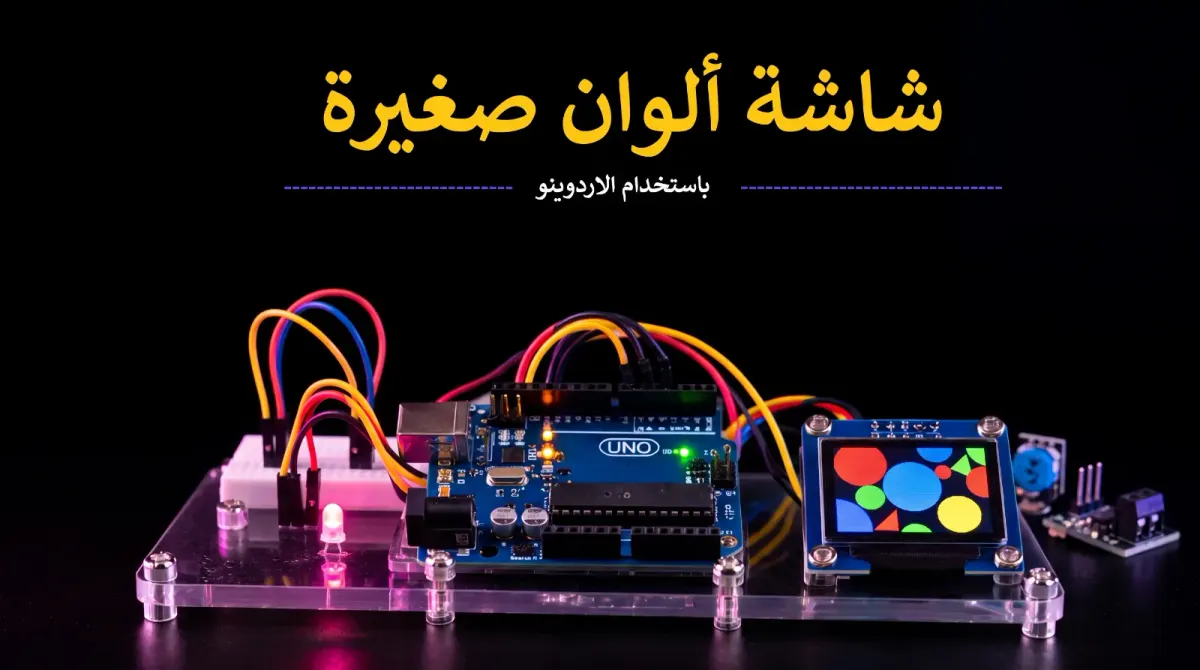

كيف تصنع شاشة ألوان صغيرة باستخدام الأردوينو
شاشة TFT ملوّنة بقياس 1.8 بوصة تعرض نصوصاً وأشكالاً بألوان عشوائية، كبداية لصنع ألعاب وواجهات صغيرة.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع شاشة ألوان صغيرة باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. شاشة TFT ملوّنة بقياس 1.8 بوصة تعرض نصوصاً وأشكالاً بألوان عشوائية، كبداية لصنع ألعاب وواجهات صغيرة. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، شاشة TFT 1.8"، لوحة تجارب، أسلاك توصيل. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
شاشة TFT بقياس 1.8 بوصة ودقة 128×160 بكسل وأكثر من 65 ألف لون، تتحكّم فيها شريحة ST7735 عبر SPI. نرسم عليها بمكتبة Adafruit ST7735: نصوص، وخطوط، ودوائر، ومستطيلات. الألوان بصيغة 16 بت (RGB565).
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- شاشة TFT 1.8" (ST7735 128×160) × 1
- لوحة تجارب (Breadboard) × 1
- أسلاك توصيل (Jumper wires) × 8
💡 معظم الوحدات فيها منظّم جهد، لكن إن لم تعمل الشاشة جرّب مقاومات 1kΩ على أسلاك الإشارة.
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| TFT ST7735 — LED | 3.3V |
| TFT ST7735 — SCK | D13 |
| TFT ST7735 — SDA | D11 |
| TFT ST7735 — A0 (DC) | D9 |
| TFT ST7735 — RESET | D8 |
| TFT ST7735 — CS | D10 |
| TFT ST7735 — GND | GND |
| TFT ST7735 — VCC | 5V |
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): Adafruit ST7735 and ST7789 و Adafruit GFX
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- تجهيز الشاشة: نعرّف أرجل CS و DC و RST، ونجعلها أفقية.
- لون عشوائي: دالة تُرجع لوناً عشوائياً بصيغة 16 بت.
- النص: نكتب عنواناً بحجم كبير ثم سطراً أصغر.
- الأشكال: دوائر ومستطيلات بألوان وأماكن عشوائية، ثم نعيد كل ثانيتين.
جرّب بنفسك
كيف تحوّل هذا الكود إلى كرة ترتدّ داخل حدود الشاشة؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •شاشة TFT 1.8" (ST7735 128×160)
- •لوحة تجارب (Breadboard)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
📥 الاستلام والترخيص
بعد تأكيد الدفع تظهر ملفات المنتج فوراً في صفحة «📦 مشترياتي» داخل حسابك، ويمكنك تحميلها في أي وقت. تحصل على رخصة استخدام شخصي، ويُمنع إعادة بيع المحتوى أو نشره. التفاصيل في شروط الاستخدام وسياسة الإرجاع.
