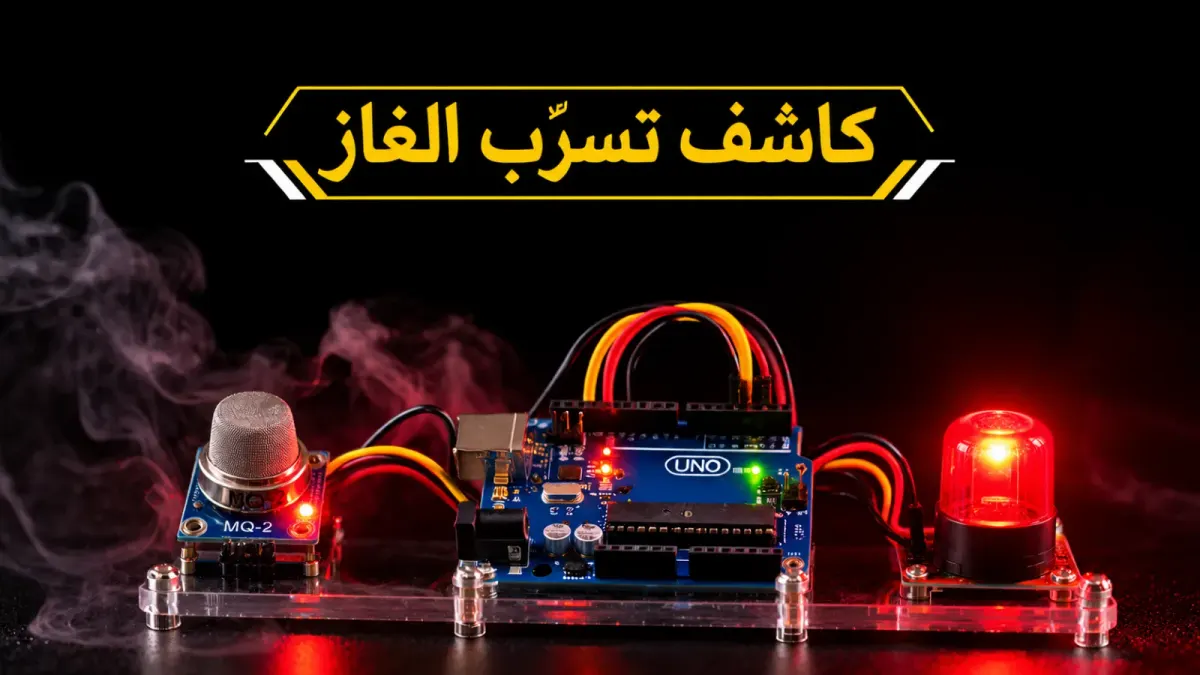

كيف تصنع كاشف تسرّب الغاز باستخدام الأردوينو
جهاز يكشف تسرّب غاز الطبخ والدخان بحساس MQ-2، ويطلق إنذاراً بالصوت والضوء فور ارتفاع التركيز.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع كاشف تسرّب الغاز باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز يكشف تسرّب غاز الطبخ والدخان بحساس MQ-2، ويطلق إنذاراً بالصوت والضوء فور ارتفاع التركيز. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، حساس الغاز MQ-2، ليد أحمر، ليد أخضر. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
يحتوي حساس MQ-2 على عنصر تسخين وطبقة حساسة تتغيّر مقاومتها بوجود غازات مثل البروبان والبيوتان والميثان والدخان. كلما زاد تركيز الغاز ارتفع الجهد على مخرج A0. يحتاج الحساس إلى دقيقة أو أكثر من التسخين قبل أن تستقرّ قراءاته.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- حساس الغاز MQ-2 (MQ-2 gas sensor) × 1
- ليد أحمر (Red LED) × 1
- ليد أخضر (Green LED) × 1
- جرس تنبيه (Buzzer) (Active buzzer) × 1
- مقاومة 220Ω (220Ω) × 2
- أسلاك توصيل (Jumper wires) × 8
💡 هذا مشروع تعليمي، ولا يغني عن كاشف غاز تجاري معتمد في المنزل.
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| MQ-2 — VCC | 5V |
| MQ-2 — GND | GND |
| MQ-2 — A0 | A0 |
| MQ-2 — D0 | غير موصول |
| LED أخضر — + | D11 (عبر مقاومة 220Ω) |
| LED أخضر — − | GND |
| LED أحمر — + | D12 (عبر مقاومة 220Ω) |
| LED أحمر — − | GND |
| Buzzer — + | D10 |
| Buzzer — − | GND |
الكود
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- الإعدادات: نحدّد الأرجل وعتبة الخطر. اضبط العتبة بعد مراقبة القراءة في هواء نظيف.
- الكشف والإنذار: إذا تجاوزت القراءة العتبة نشعل الأحمر ونطلق صفارة متقطعة.
جرّب بنفسك
لماذا يحتاج حساس MQ-2 إلى وقت تسخين قبل أن نثق بقراءته؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •حساس الغاز MQ-2 (MQ-2 gas sensor)
- •ليد أحمر (Red LED)
- •ليد أخضر (Green LED)
- •جرس تنبيه (Buzzer) (Active buzzer)
- •مقاومة 220Ω (220Ω)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
