كيف تصنع قفل برمز سري باستخدام الأردوينو

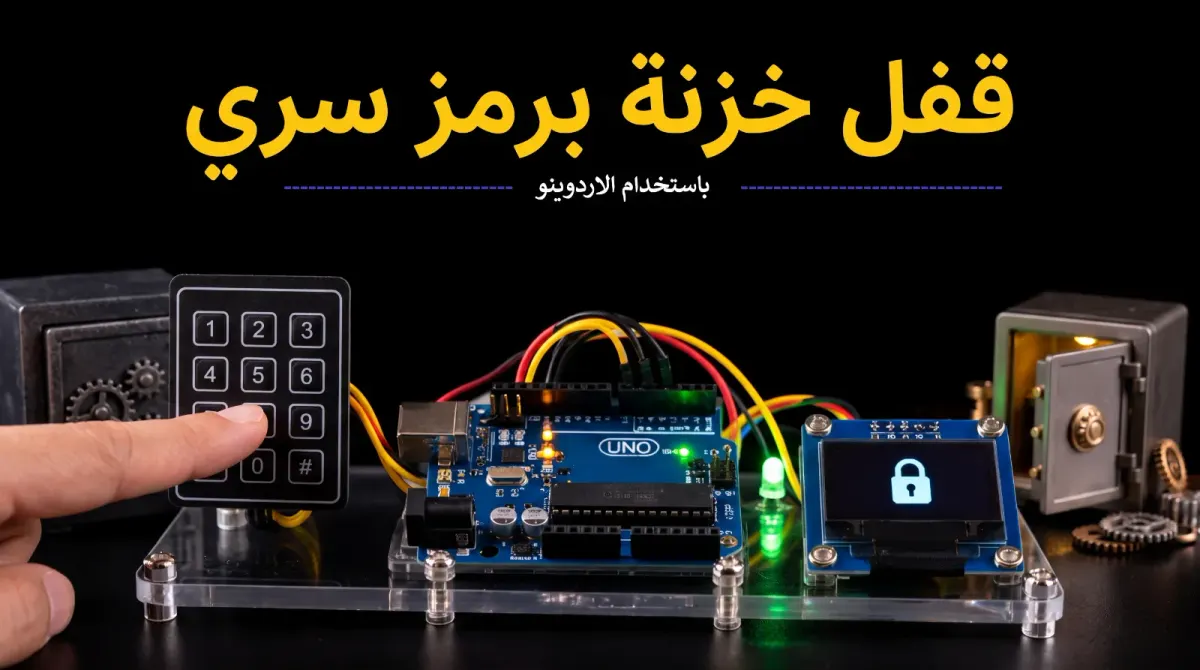

قفل إلكتروني يفتح فقط عند إدخال الرمز السري الصحيح على لوحة مفاتيح غشائية، مع ليد وجرس للتأكيد.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع قفل برمز سري باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. قفل إلكتروني يفتح فقط عند إدخال الرمز السري الصحيح على لوحة مفاتيح غشائية، مع ليد وجرس للتأكيد. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، لوحة مفاتيح 4×3، ليد أخضر، ليد أحمر. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
لوحة المفاتيح الغشائية 4×3 مرتّبة كمصفوفة: 4 أسلاك للصفوف و3 للأعمدة. الضغط على زر يوصل صفه بعموده، فتمسح المكتبة الصفوف بسرعة لتعرف أي زر ضُغط. نجمع الأرقام المدخلة، ونقارنها بالرمز عند الضغط على #، والزر * يمسح الإدخال.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- لوحة مفاتيح 4×3 (Membrane keypad) × 1
- ليد أخضر (Green LED) × 1
- ليد أحمر (Red LED) × 1
- جرس تنبيه (Buzzer) (Active buzzer) × 1
- مقاومة 220Ω (220Ω) × 2
- أسلاك توصيل (Jumper wires) × 12
توصيل لوحة المفاتيح
| طرف القطعة | يوصَل بـ |
|---|---|
| Keypad 4x3 — R1 | D9 |
| Keypad 4x3 — R2 | D8 |
| Keypad 4x3 — R3 | D7 |
| Keypad 4x3 — R4 | D6 |
| Keypad 4x3 — C1 | D5 |
| Keypad 4x3 — C2 | D4 |
| Keypad 4x3 — C3 | D3 |
الأسلاك بالترتيب من اليسار: R1 R2 R3 R4 C1 C2 C3.
الليدات والجرس
| طرف القطعة | يوصَل بـ |
|---|---|
| LED أخضر — + | D11 (عبر مقاومة 220Ω) |
| LED أخضر — − | GND |
| LED أحمر — + | D12 (عبر مقاومة 220Ω) |
| LED أحمر — − | GND |
| Buzzer — + | D10 |
| Buzzer — − | GND |
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): Keypad (Mark Stanley)
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- تعريف اللوحة: مصفوفة تمثّل شكل الأزرار، وأرجل الصفوف والأعمدة.
- setup(): الليد الأخضر على D11، والأحمر على D12، والجرس على D10.
- جمع الأرقام: كل ضغطة تُصدر نقرة صغيرة؛ * يمسح، و# يتحقق.
- التحقق: رمز صحيح: أخضر 3 ثوانٍ (افتح القفل هنا). خطأ: أحمر مع صوت منخفض.
جرّب بنفسك
كيف تجعل القفل يُغلق لمدة دقيقة كاملة بعد 3 محاولات خاطئة؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •لوحة مفاتيح 4×3 (Membrane keypad)
- •ليد أخضر (Green LED)
- •ليد أحمر (Red LED)
- •جرس تنبيه (Buzzer) (Active buzzer)
- •مقاومة 220Ω (220Ω)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
