كيف تصنع وجوه تعبيرية مضيئة باستخدام الأردوينو

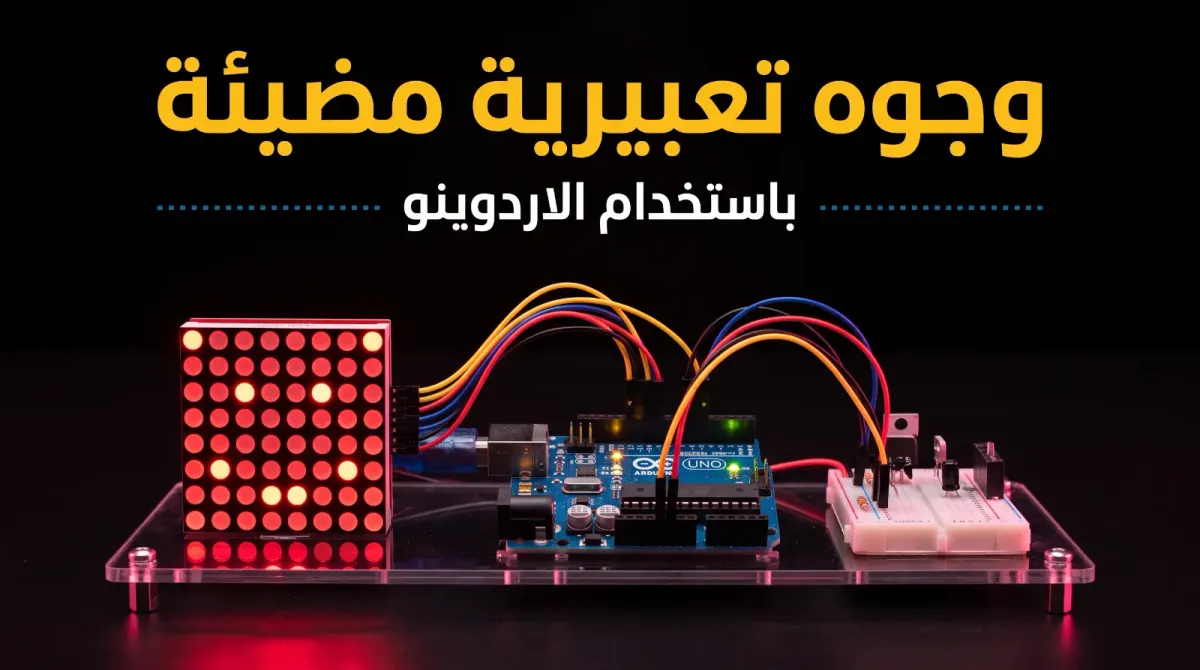

مصفوفة ليدات 8×8 تعرض وجوهاً تعبيرية تتبدّل: سعيد ثم محايد ثم حزين، باستخدام شريحة MAX7219.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع وجوه تعبيرية مضيئة باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. مصفوفة ليدات 8×8 تعرض وجوهاً تعبيرية تتبدّل: سعيد ثم محايد ثم حزين، باستخدام شريحة MAX7219. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، مصفوفة ليدات 8×8، أسلاك توصيل. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
تحتوي المصفوفة على 64 ليداً في 8 صفوف و8 أعمدة. التحكم فيها مباشرة يحتاج 16 رجلاً، لكن شريحة MAX7219 تختصرها إلى 3 أسلاك فقط (DIN و CLK و CS). نرسم كل صورة كثمانية أرقام ثنائية (byte)، وكل رقم يمثّل صفاً: 1 ليد مضيء و0 ليد مطفأ.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- مصفوفة ليدات 8×8 (MAX7219 dot matrix) × 1
- أسلاك توصيل (Jumper wires) × 5
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| MAX7219 — VCC | 5V |
| MAX7219 — GND | GND |
| MAX7219 — DIN | D12 |
| MAX7219 — CS | D10 |
| MAX7219 — CLK | D11 |
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): LedControl
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- تجهيز المصفوفة: LedControl(DIN, CLK, CS, عدد المصفوفات)، ثم نوقظ الشريحة ونضبط السطوع.
- رسم الوجوه: كل وجه 8 صفوف، وكل 1 ليد مضيء. انظر إلى الأرقام وسترى الوجه!
- العرض: دالة ترسم الصفوف الثمانية، ثم نعرض الوجوه بالتتابع كل ثانية.
جرّب بنفسك
ارسم وجهاً متفاجئاً 😮 بثمانية أرقام ثنائية، واكتبه في التعليقات!
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •مصفوفة ليدات 8×8 (MAX7219 dot matrix)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
