كيف تصنع شاشة حرارة ورطوبة باستخدام الأردوينو

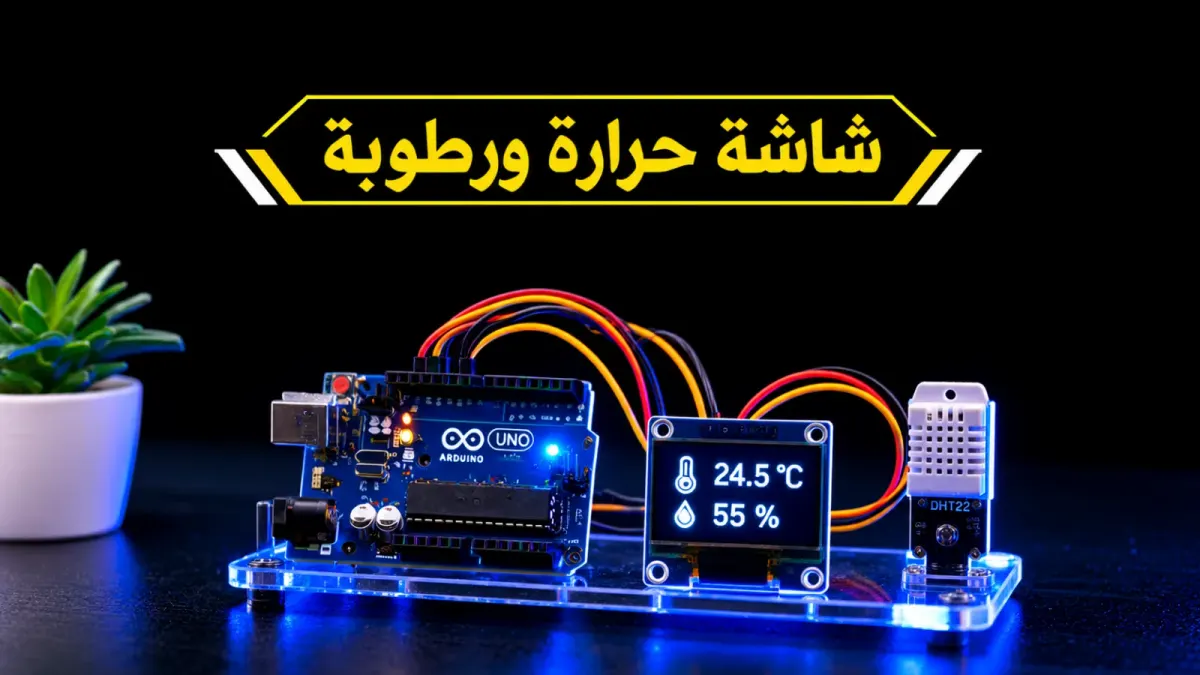

جهاز مستقل يعرض درجة الحرارة والرطوبة بأرقام كبيرة على شاشة OLED صغيرة، دون الحاجة إلى حاسوب.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع شاشة حرارة ورطوبة باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز مستقل يعرض درجة الحرارة والرطوبة بأرقام كبيرة على شاشة OLED صغيرة، دون الحاجة إلى حاسوب. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، شاشة OLED 0.96"، حساس DHT22، مقاومة 10kΩ. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
شاشة OLED بقياس 0.96 بوصة ودقة 128×64 بكسل، كل بكسل فيها يضيء بنفسه، فلا تحتاج إلى إضاءة خلفية وتظهر واضحة جداً. تتصل عبر I2C (عنوانها غالباً 0x3C)، ونرسم عليها النصوص بمكتبة Adafruit SSD1306، ونقرأ الحرارة والرطوبة من حساس DHT22.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- شاشة OLED 0.96" (SSD1306 I2C) × 1
- حساس DHT22 (DHT22) × 1
- مقاومة 10kΩ (10kΩ) × 1
- لوحة تجارب (Breadboard) × 1
- أسلاك توصيل (Jumper wires) × 8
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| OLED SSD1306 — GND | GND |
| OLED SSD1306 — VCC | 5V |
| OLED SSD1306 — SCL | A5 |
| OLED SSD1306 — SDA | A4 |
| DHT22 — VCC | 5V |
| DHT22 — DATA | D2 |
| DHT22 — GND | GND |
مقاومة 10kΩ بين VCC و DATA في الحساس.
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): Adafruit SSD1306 و Adafruit GFX و DHT sensor library
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- المكتبات والتجهيز: نعرّف الشاشة بأبعادها 128×64، والحساس على D2.
- القراءة: نقرأ القيمتين، ونخرج إذا فشلت القراءة.
- الرسم على الشاشة: عنوان صغير ثم الأرقام بحجم كبير، وdisplay() ترسل كل شيء للشاشة.
جرّب بنفسك
كيف تضيف رمز الدرجة ° بجانب الحرارة على الشاشة؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •شاشة OLED 0.96" (SSD1306 I2C)
- •حساس DHT22 (DHT22)
- •مقاومة 10kΩ (10kΩ)
- •لوحة تجارب (Breadboard)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
