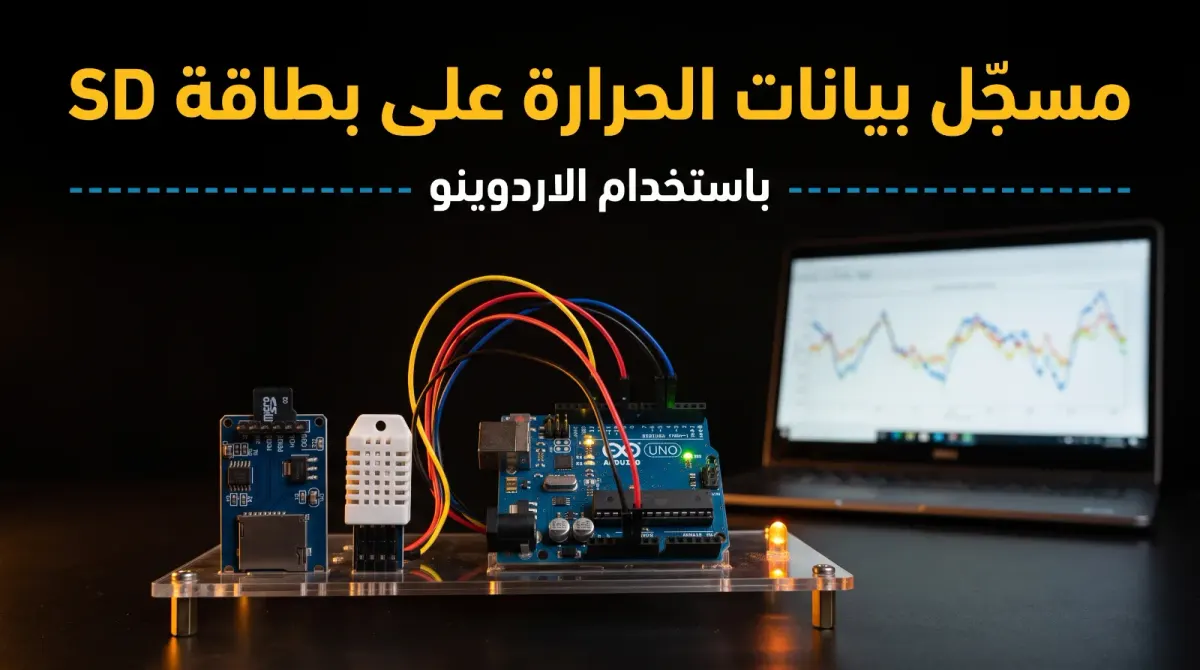

كيف تصنع مسجّل بيانات الحرارة باستخدام الأردوينو
جهاز يسجّل الحرارة والرطوبة كل دقيقة في ملف CSV على بطاقة microSD، لتفتحه لاحقاً في Excel وترسم منه منحنيات.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«كيف تصنع مسجّل بيانات الحرارة باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز يسجّل الحرارة والرطوبة كل دقيقة في ملف CSV على بطاقة microSD، لتفتحه لاحقاً في Excel وترسم منه منحنيات. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، وحدة بطاقة microSD، بطاقة microSD، حساس DHT22. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
وحدة بطاقة microSD تتصل عبر SPI، وتتيح للأردوينو حفظ البيانات في ملفات نصية عادية. نكتب القراءات بصيغة CSV، أي قيم مفصولة بفواصل، فيفتحها Excel مباشرة كجدول. يجب تهيئة البطاقة بنظام FAT32 قبل الاستخدام.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- وحدة بطاقة microSD (microSD module) × 1
- بطاقة microSD (microSD card) × 1
- حساس DHT22 (DHT22) × 1
- مقاومة 10kΩ (10kΩ) × 1
- أسلاك توصيل (Jumper wires) × 10
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| microSD module — GND | GND |
| microSD module — VCC | 5V |
| microSD module — MISO | D12 |
| microSD module — MOSI | D11 |
| microSD module — SCK | D13 |
| microSD module — CS | D4 |
| DHT22 — VCC | 5V |
| DHT22 — DATA | D2 |
| DHT22 — GND | GND |
مقاومة 10kΩ بين VCC و DATA في الحساس.
الكود
المكتبات المطلوبة (من Library Manager في Arduino IDE): SD (مدمجة) و DHT sensor library
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- المكتبات والتجهيز: البطاقة على CS=4، ونتوقف إذا لم تُقرأ.
- رأس الجدول: إذا كان الملف جديداً نكتب أسماء الأعمدة في أول سطر.
- التسجيل: كل دقيقة نضيف سطراً جديداً في نهاية الملف، ثم نغلقه لنحفظ البيانات.
جرّب بنفسك
لماذا يجب استدعاء f.close() بعد كل كتابة؟ وماذا يحدث لو نسيناها؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •وحدة بطاقة microSD (microSD module)
- •بطاقة microSD (microSD card)
- •حساس DHT22 (DHT22)
- •مقاومة 10kΩ (10kΩ)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
