جهاز إنذار الانحدار باستخدام الأردوينو

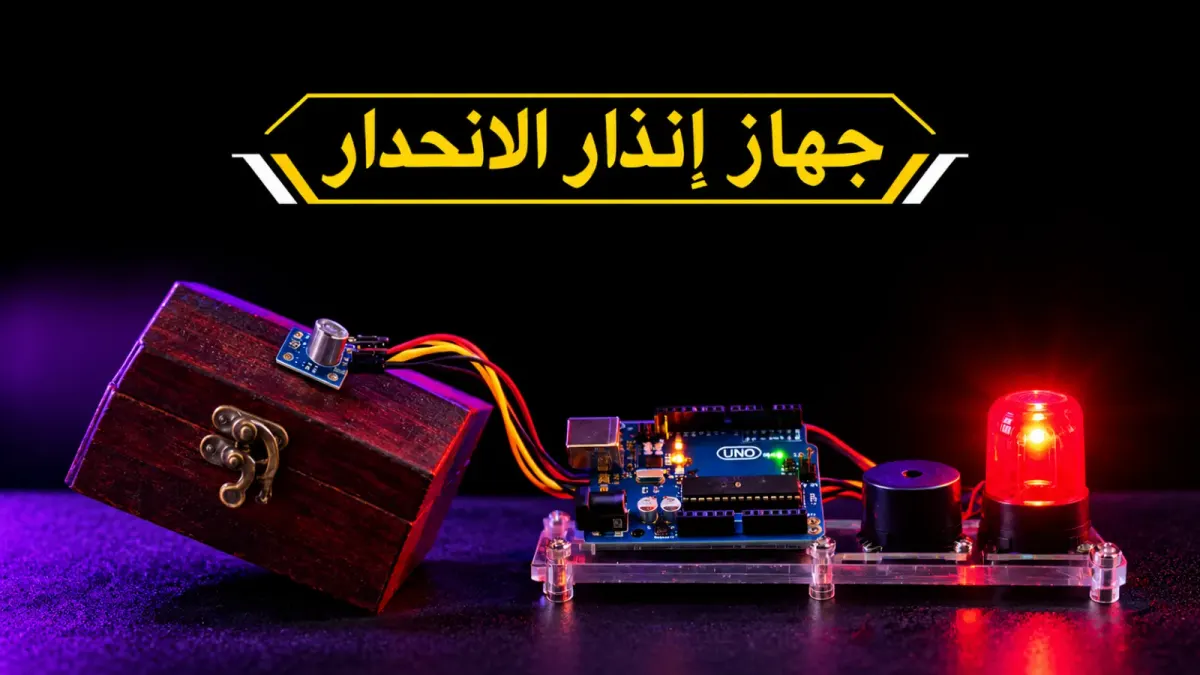

جهاز صغير يكشف ميلان أي شيء أو حمله من مكانه، مثل حقيبة أو صندوق أو تحفة، ويطلق إنذاراً فورياً.
🔒 دفع آمن عبر بوابة Togo — بيانات بطاقتك لا تصل إلينا • ↩️ استرداد خلال 7 أيام حسب السياسة
✅ باختصار
«جهاز إنذار الانحدار باستخدام الأردوينو» مشروع بمستوى مبتدئ جاهز باللغة العربية من منصة 3ENG.s في مجال أردوينو Arduino. جهاز صغير يكشف ميلان أي شيء أو حمله من مكانه، مثل حقيبة أو صندوق أو تحفة، ويطلق إنذاراً فورياً. يتضمن: الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو، المكتبات المطلوبة، مخطط التوصيل بالصور، ملف شرح عربي مفصّل للمشروع والكود. أهم المكونات: أردوينو أونو، حساس الميلان، ليد أحمر، جرس تنبيه. الفئة المستهدفة: طلاب الهندسة الكهربائية والإلكترونيات، المبتدئون في الأردوينو. السعر 5$.
⚡ ملخص سريع
| النوع | مشروع |
|---|---|
| التقنيات والمجالات | أردوينو Arduino |
| المستوى | مبتدئ |
| اللغة | العربية |
| السعر | $5 USD |
| طريقة الحصول عليه | تحميل فوري بعد تأكيد الدفع من صفحة «مشترياتي» في حسابك |
| آخر تحديث | 2026-10-11 |
📖 التفاصيل
فكرة المشروع
حساس الميلان مفتاح بسيط في داخله كرتان معدنيتان. عندما يكون الحساس قائماً تلامس الكرتان الطرفين فتغلق الدائرة، وعندما يميل تبتعدان فتنفتح. نستخدم المقاومة الداخلية للأردوينو (INPUT_PULLUP)، ونضيف معالجة للارتداد (debounce) لأن الكرتين تهتزّان.
القطع المستخدمة
- أردوينو أونو (Arduino UNO) × 1
- حساس الميلان (SW-520D tilt switch) × 1
- ليد أحمر (Red LED) × 1
- جرس تنبيه (Buzzer) (Active buzzer) × 1
- مقاومة 220Ω (220Ω) × 1
- أسلاك توصيل (Jumper wires) × 6
طريقة التوصيل
| طرف القطعة | يوصَل بـ |
|---|---|
| Tilt switch — 1 | D4 |
| Tilt switch — 2 | GND |
| LED أحمر — + | D12 (عبر مقاومة 220Ω) |
| LED أحمر — − | GND |
| Buzzer — + | D8 |
| Buzzer — − | GND |
الكود
📦 الكود الكامل (ملف .ino) مع المكتبات ومخطط التوصيل وملف الشرح متاحة للتحميل مباشرة بعد الشراء من "📦 مشترياتي".
شرح الكود
- الإعدادات: الحساس على D4 مع مقاومة السحب الداخلية، فلا نحتاج مقاومة خارجية.
- معالجة الارتداد: نقبل الحالة الجديدة فقط إذا ثبتت 50 ملي ثانية.
- الإنذار: الحساس قائم = مغلق = LOW. أي قيمة أخرى تعني أنه مال.
جرّب بنفسك
ما الذي سيحدث لو حذفنا جزء معالجة الارتداد من الكود؟
👥 لمن هذا؟
- •طلاب الهندسة الكهربائية والإلكترونيات
- •المبتدئون في الأردوينو
- •أصحاب مشاريع التخرج والهواة
🎁 ماذا ستحصل عليه
- ✔الكود الكامل بصيغة .ino جاهز للرفع على الأردوينو
- ✔المكتبات المطلوبة
- ✔مخطط التوصيل بالصور
- ✔ملف شرح عربي مفصّل للمشروع والكود
🔧 المكونات المستخدمة
- •أردوينو أونو (Arduino UNO)
- •حساس الميلان (SW-520D tilt switch)
- •ليد أحمر (Red LED)
- •جرس تنبيه (Buzzer) (Active buzzer)
- •مقاومة 220Ω (220Ω)
- •أسلاك توصيل (Jumper wires)
📝 المتطلبات المسبقة
- •Arduino IDE مثبّت على الحاسوب
- •أساسيات بسيطة في الأردوينو
❓ أسئلة عن مشروع
ماذا أستلم بعد الشراء؟
ملف مضغوط فيه الكود الكامل بصيغة .ino، والمكتبات المطلوبة، ومخطط التوصيل، وملف شرح عربي للمشروع، ويظهر فوراً في صفحة "مشترياتي".
هل يناسب المشروع المبتدئين؟
نعم، القطع وطريقة التوصيل مشروحة خطوة بخطوة، والكود مشروح سطراً بسطر.
